此D800 HD高清卫星接收机还是二零一三年十二月下旬星友联系后寄来的，因为当时配件不全，又近过年，所以就维修了电源部分，其它没能在年前赶出来，随着配件到手和年后逐渐恢复正轨，维修工作也就从此机继续开始了。



  星友联系时描述此机是雷击损坏，能启动，不能收看。到手检测发现，机内电源板已非原装电源板，取而代之的是一块代用电源板，经过整理电源板下面垫衬的纸壳板发现，原来是一块叫“索尔”suoer品牌的万能DVB电源板，并标注中星九号专用。电源板与主
板连线已经松脱，按照线序重新连接好开机，发现系统可以启动，连接馈线不能搜下节目。







  测量电源板5V和12V电压发现均有跌落，12V跌落更大，好像剩了4点儿几伏，当时没有拍照记录，时间又有点长了，不一定百分百准确，但是跌落之大是肯定的。开始看到这块电源板子的时候就对它没有好感，寄予厚望，结果果不其然，简单的理顺了一下5V和12V的线路，发现5V输出管子下方的印刷板明显发糊，焊点过热发灰。12V是从22V通过1K电阻降压而来的，而22V标称的300mA，12V到标称500mA，不知道厂家这参数是怎么弄来的。估计用到中九山鸡应该还可以的，用到消耗电流大的高清机上就不行了。

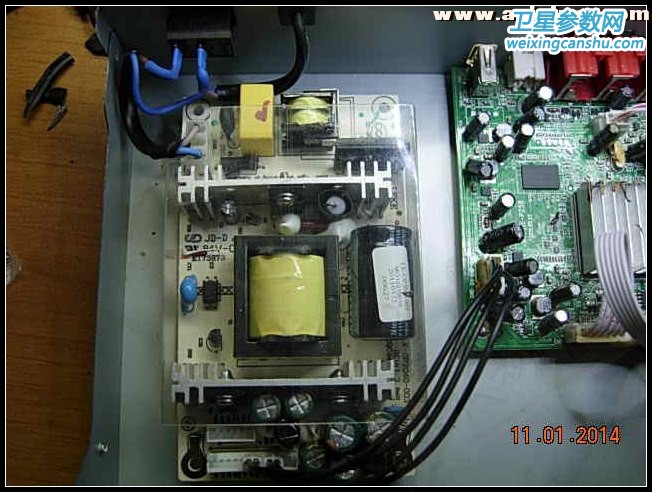

  找出原来一块维修的多组电压电源板，按照D800 HD高清卫星接收机电源线序连接好接插件，送电开机。测量5V 12V供电均正常了，重刷了新的固件，不过不能搜索的问题还是依旧，看来Tuner电路的问题还是存在的，测量了Tuner的外围元件，基本正常，剩下只有怀疑Tuner S7VZ7306A了，因为手头没有配件，只得暂时搁下了。










  考虑到此机只使用了5V 12V电源板供电，用此多组维修电源板代换有些浪费了，于是考虑换个5V 12V电源输出的电源板。

  刚好年前有机会去省城一趟，便去电子城采购，苦于没有找到合适的卫星接收机专用的5V 12V电源板（2-3A电流的）便购买了一块液晶专用的5V 12V电源板，回来一看5V输出端使用了20A60V的 SPA02 B2060G 和12V输出端使用了20A 100V的MBR20B100FCTH肖特基三极管，这电源板用的有点夸张了，不过也一劳永逸了。



















  年根儿收到了深圳老友发来的一批器材和配件，其中包括一块S9的主板，今天掏出来拆件吧。

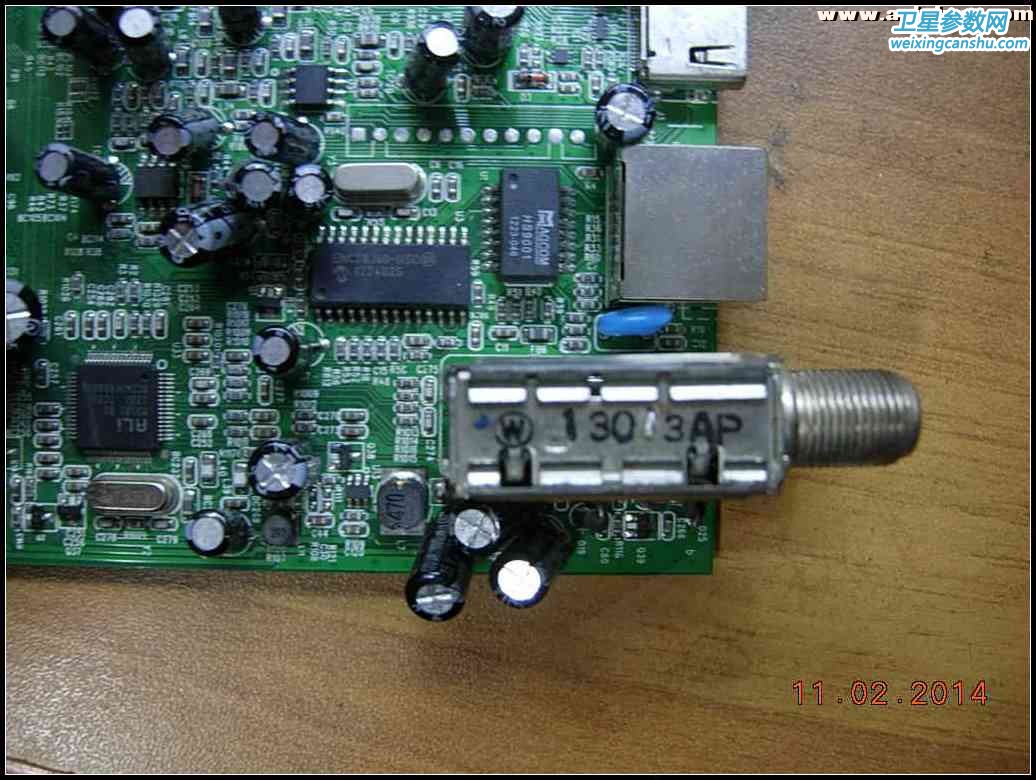

  拆卸代换Tuner S7VZ7306A了的过程就没悬念了，小心谨慎，手法得当，不要破坏了印刷线路板和透孔就好。

















  换好Tuner S7VZ7306A开机，设置好自己的五星接收系统，上传账号，免费，GX节目正常收看，此机完美修复。



















  连续开机实验一天，电源板散热片微温，Tuner温度不高，CPU散热片温度正常，看来超级电源板更起到了大材小用的作用，呵呵！

  维修日记分享，欢迎补短取长！

                       冬秋于辽西
                              甲午马年正月十三。
