  星友通过论坛找到我的联系方式，说有两台故障的HI BOX F2高清卫星接收机请求帮助维修，因为老乡，两地相距也不远，便答应下来。

  特急送隔天早晨就把快件送到，阴雨的天气正好不愿出门，便拆包检测，进行维修。

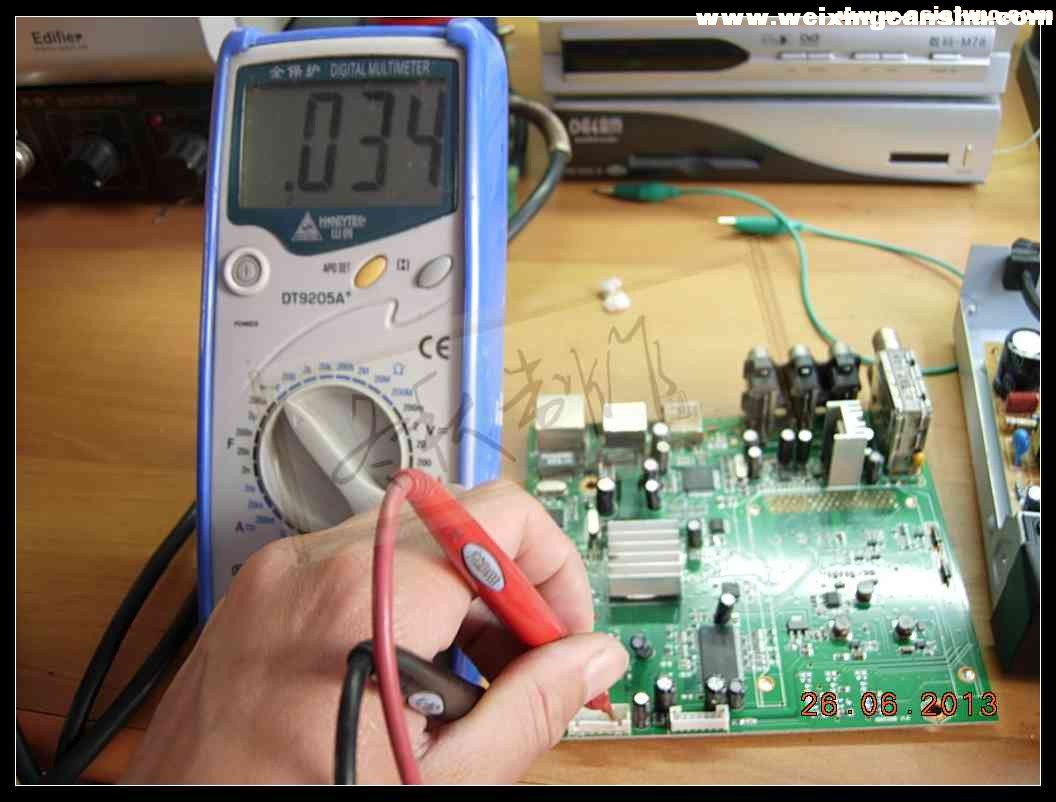

  第一台检查后发现是雷击损坏，大电流从网口进入，网座部分线路板已经碳化，相邻的HDMI接口和驱动芯片也未能幸免，HDMI接口熔化和驱动芯片间的印刷连线烧糊，测量5V电源对地短路，看来主芯片也不保，怀疑损坏的元件太多，再维修，得不偿失，直接宣布报废了，不过电源倒是没问题，各组电压输出都正常，主板上还有些元件估计能用，发回星友处做配件机处理吧。



























  第二台的问题星友是这样描述的，开机半小时之内正常，超过半小时HDMI接口伴音失真，AV口伴音失真破音。此机还在保，返厂过，说没发现任何问题，然后发回，结果到手现象依旧，不能使用。

  首先分析HDMI接口伴音失真问题，因为HDMI接口的伴音是通过HDMI驱动芯片直接接收CPU解调后的信号，纯数字信号的传输，没有模拟电路中间的运放，阻容等原件，出问题的可能只元器件本身或供电电路。那么怀疑的就只有CPU、HDMI驱动芯片，供电电源了，从常理和经验考虑，开始的一段时间是正常的，那说明CPU 和HDMI驱动芯片应该问题不大，那就对供电电源下手了，重点检查5V的供电。

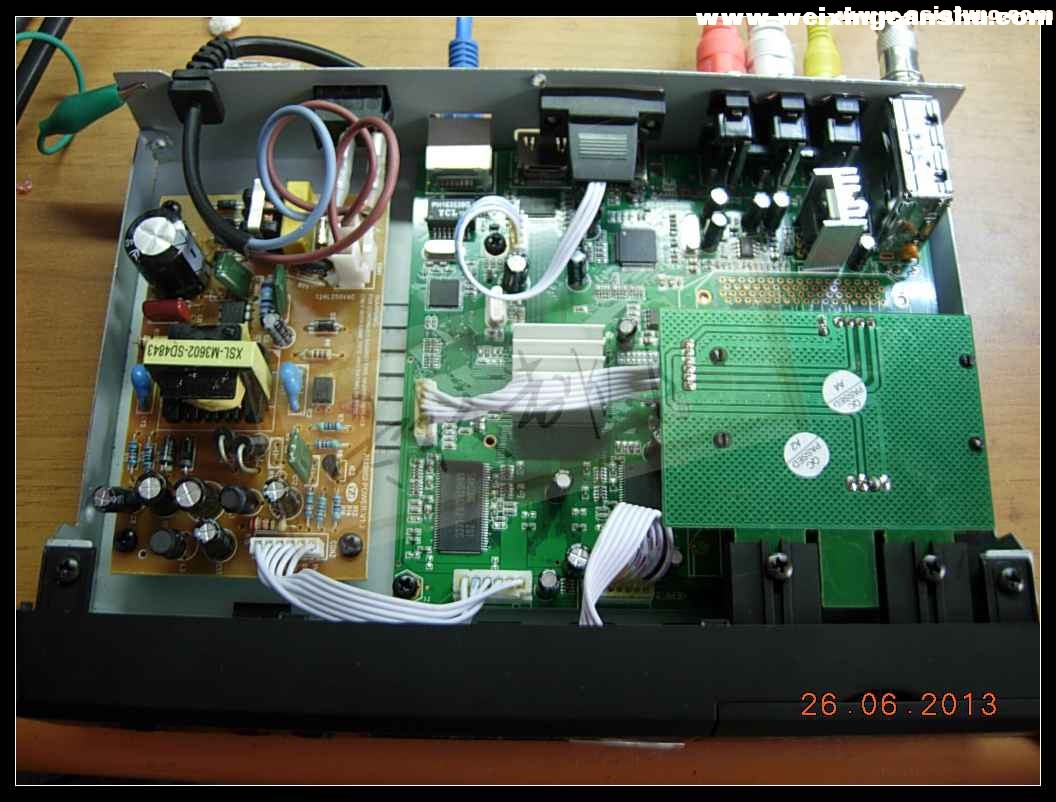

  经过上电检测和实验，电源各组电压输出正常，5V 、12V、 24V都算稳定，但是没有示波器不知道直流是否纯正，以往有过因为电源品质不高造成各种异常故障的先例，观察各组电源的滤波电容容量普遍都是保守值，于是首先更换5V电源的滤波电容，考虑到模拟伴音芯片4558及使用12V电源器件的稳定性，连同24V电源的滤波电容一并更换了，来个一劳永逸，免除后顾之忧。

  检查无误后连接客厅的PANASONIC 50等离子电视的HDMI接口，开机两个小时左右（固定到某个频道试机，又在屋里维修其它机器）伴音清晰通透，看来故障判断的正确，HDMI接口伴音失真问题解决。

  从客厅把机器撤下后，把HI BOX F2高清卫星接收机的AV输出端连接到屋里维修工作台的小佳的美电视的AV输入端，开机出现节目画面和伴音后发现，不管是哪个频道，不管是男声女声，一律同蜡笔小新的嗓音一样（此处可以联想一下，小新叫的“妈妈”）呵呵，对了，就是这样的效果。测量运放4558的12V供电非常稳定，其它各脚电压均正常，未见阻容元件异常，便首先更换4558运放，小八脚的运放，吹焊更是简单，搞定后重新连线上电，好！清晰明亮的樱桃小丸子来了，赶跑了慢吞吞的蜡笔小新。

  用U盘写入自己的账号，才发现6B的垂直极化频道节目均无，水平极化的全部正常，测量高频头输出电压随着H V的切换13V/18V也正常，又换到138KU的长城平台，垂直极化节目可以顺利收看，唉！奇了怪了，这怪毛病又是不常见的，不过遇到咱就简单了，办法你也知道了啊! 刷，嘻唰唰，嘻唰唰！

  重新刷过HI BOX F2黄金修正版，上传账号，浏览能够接收解密的全部免费和加密节目，一切正常了。

  晚上又连接AV试机了四个小时，未见异常，确认此机修复（客厅里不便测试）。

  今天上午打包给星友发回！

  维修流水记录，多谢耐心看完！

                                    冬秋于辽西
                                            20130627
